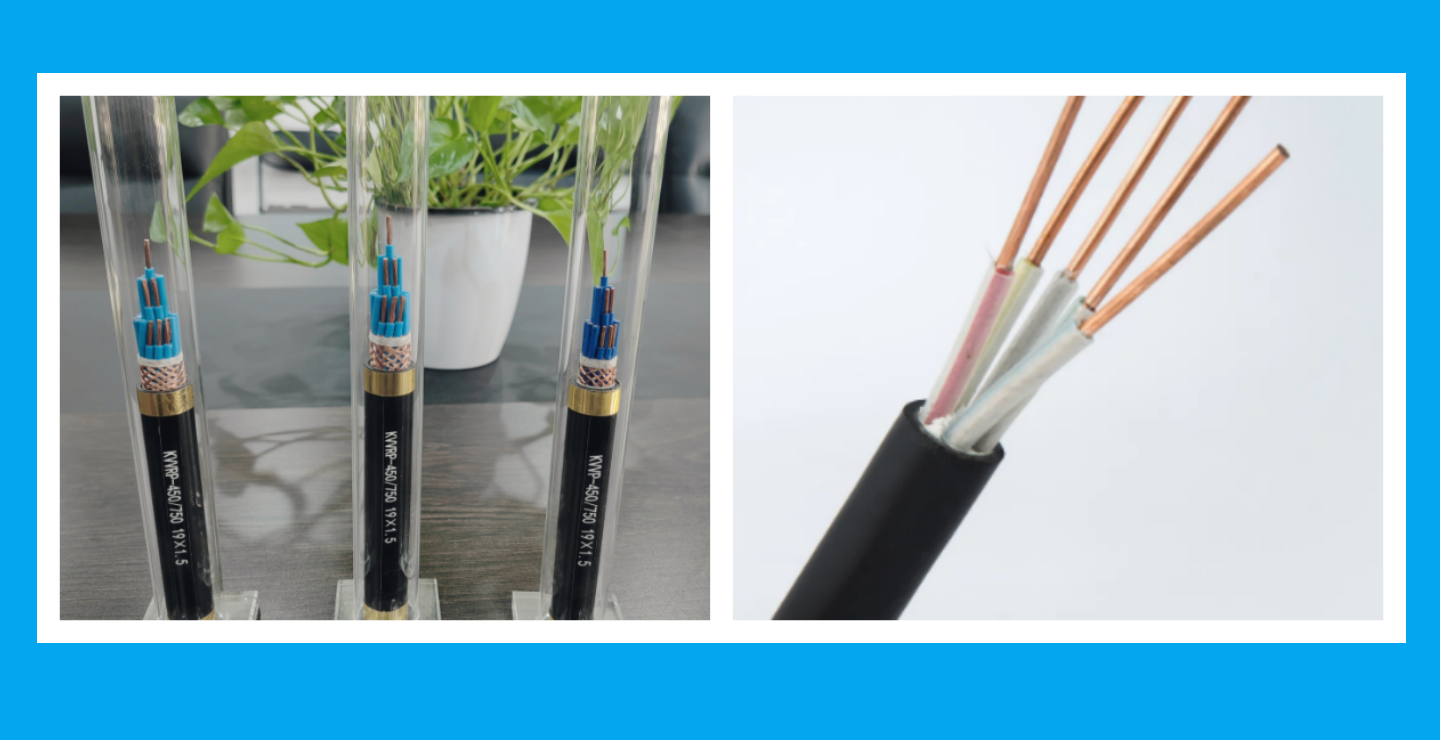

屏蔽電纜是在傳輸電纜外加屏蔽層方式形成的抗外界電磁干擾能力的電纜。它的外層被包裹了一層網狀編織線，通常單端接地以形成屏蔽效應。這種電纜主要用于減少外界對信號的干擾，特別是當工作環境存在較強的電磁干擾時。屏蔽電纜的設計旨在提供一個保護屏障，隔離來自外部電磁源的影響，同時也能防止電纜內部產生的電磁能量向外輻射。
一、電纜屏蔽層
屏蔽電纜的屏蔽層主要由銅、鋁等非磁性材料制成,并且厚度很薄,遠小于使用頻率上金屬材料的集膚深度,屏蔽層的效果主要不是由于金屬體本身對電場、磁場的反射、吸收而產生的,而是由于屏蔽層的接地產生的,接地的形式不同將直接影響屏蔽效果。在絕緣層表面加一層半導電材料的屏蔽層，它與被屏蔽的絕緣層有良好接觸，與金屬護套等電位，從而避免在絕緣層與護套之間發生局部放電。
二、屏蔽電纜的種類
1.單屏蔽和多屏蔽
單屏蔽指的是單一的屏蔽網或屏蔽膜，它可以包裹一條或多條導線；多屏蔽則涉及多個屏蔽網或屏蔽膜共用一條電纜，有時用于隔絕導線間的電磁干擾，或者增強整體的屏蔽效果。
2.半導電屏蔽
半導電屏蔽層通常設置在導電線芯的外表面和絕緣層的外表面，分別稱為內半導電屏蔽層和外半導電屏蔽層。半導電屏蔽層是由電阻率很低且厚度較薄的半導電材料構成。內半導電屏蔽層是為了均勻線芯外表面電場，避免因?qū)w表面不光滑以及線芯絞合產生的氣隙而造成導體和絕緣發生局部放電。外半導電屏蔽層與絕緣層外表面接觸很好，且與金屬護套等電位，避免因電纜絕緣表面裂紋等缺陷而與金屬護套發生局部放電。
3.金屬屏蔽
對于沒有金屬護套的中低壓電力電纜，除了設置有半導電屏蔽層外，還要增加金屬屏蔽層。金屬屏蔽層通常由銅帶或銅絲繞包而成，主要起到屏蔽電場的作用。
因?yàn)殡娏﹄娎|通過的電流很大，電流周圍會產生磁場，為了不影響別的元件，所以加屏蔽層可以把這種電磁場屏蔽在電纜內，而且電纜屏蔽層是可以起到一定的接地保護作用，可見屏蔽電纜的用處還是比較大的。
