6～35kV 交聯聚乙烯絕緣電力電纜

信息來源：河南黃河線纜有限公司發布時間：2016-03-31

一、產品簡介

          交聯聚乙烯絕緣電力電纜是采用化學方法或物理方法,使聚乙烯分子由線型分子結構轉變?yōu)槿S網狀結構,由熱塑性的聚乙烯變成熱固性的交聯聚乙烯,從而提高了聚乙烯的耐老化性能、機械性能和耐環境能力，并保持了優良的電氣性能。
交聯聚乙烯絕緣電力電纜導體的允許長期最高溫為900℃，且具有重量輕、結構簡單、使用方便、耐化學腐蝕和敷設不受落差限制等優點。

二、產品標準

           本產品按GB/T12706-2008《額定電壓35KV銅芯、鋁芯塑料絕緣電力電纜》標準生產，同時還可根據用戶需要按國際電工委員會推薦標準IEC、英國標準、德國標準及美國標準生產。

三、適用范圍

           本產品適用于工頻額定電壓3.6/6kv～26/35kv輸配電線路作配送電能子用。

四、使用特性

        ◇工頻額定電壓UO/U為3.6/6KV～26/35kV；
        ◇電纜導體的最高允許工作溫度為90℃；
        ◇短路時（最長持續時間不超過5秒）電纜導體的最高溫度不超過250℃；
        ◇電纜敷設時環境溫度應不低于0℃；
        ◇單芯電纜允許彎曲半徑為20（D+d）±5%；
        ◇多芯電纜允許彎曲半徑為15（D+d）±5%

五、電纜額定電壓的選擇

        電纜的額定電壓應適合于電纜系統的運行狀況，用U0/U（Um）kV表示：
        U0－電纜設計用的導體對地或金屬屏蔽之間的額定工頻電壓；
        U－電纜設計用的導體間的額定工頻電壓；
        Um－設備可承受的“最高系統電壓”的最大值。

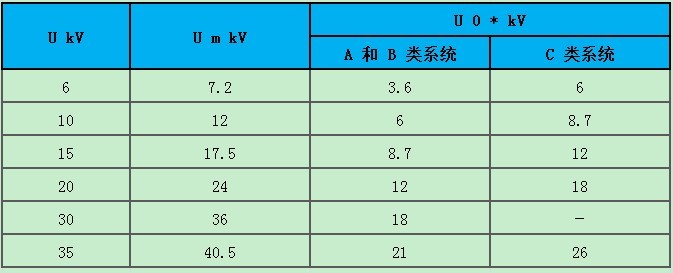

        三相系統用電纜的U0值推薦如下表：

        A類系統──該類系統任何一相導體與地和接地導體接觸時，能在1min內與系統分離;
        B類系統──該類系統僅包括單相接地故障短時運行的條件，接地故障時間應不超過1h, 但在任何情況下，最長不超過8h每年接地故障總持續時間不超過125h；
        C類系統──不屬于A類、B類的系統。

六、電纜的型號、名稱及使用范圍

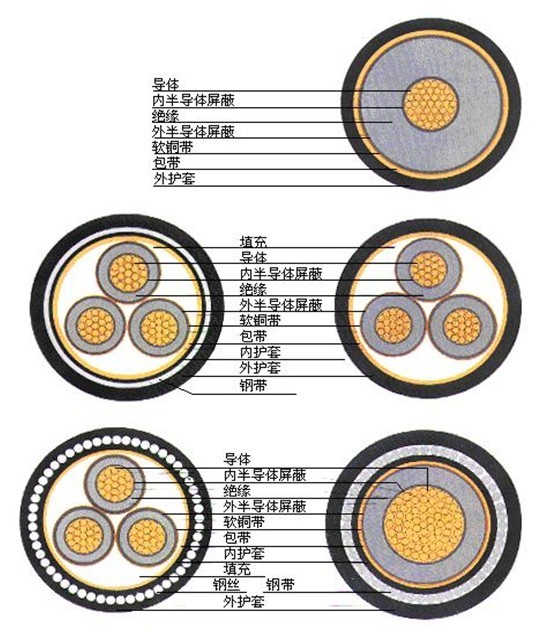

七、產品結構示意圖

八、電纜敷設運行條件

        1、電纜導體的長期最高允許工作溫度：90℃
        2、周圍環境溫度：40℃
        3、土壤溫度：20℃
       4、土壤熱阻系數：1.0V.m/W
       5、埋設深度：0.8m
